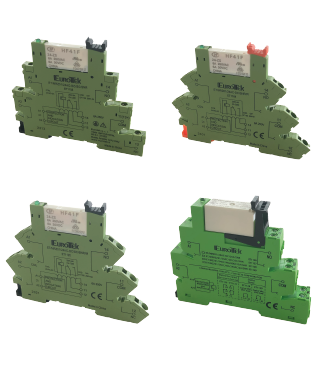

Serie SNR – Interfacce SLIM a relè elettromeccanico
Interfacce a relè elettromeccanico caratterizzate da:
– Versioni ad 1 scambio: larghezza 6,2mm
– Versioni a 2 scambi: larghezza 14mm
– Rapidità di installazione
– Uscite su contatti in scambio
– Segnale di comando in tensione continua o alternata
– Indicazione a LED per relè eccitato
– Sicurezza contro inversione di polarità e diodo antiparallelo
– Connessioni di ingresso e di uscita: morsettiere a vite, a molla o Push-in per conduttori con diametro massimo 2,5mmq
– Supporto in materiale autoestinguente secondo UL 94-V0
– Esecuzione per aggancio su barra DIN EN50022ed EN50035
Cod. | Sigla | Caratteristiche | Dim. LxHxP |
ET1101 | ET-MRZ01/230AC/SC/SNR | Bobina 230VAC – uscita in scambio |
6.2 x 87.3 x 75.6 mm
|
ET1102 | ET-MRZ01/115AC/SC/SNR | Bobina 115VAC – uscita in scambio |
6.2 x 87.3 x 75.6 mm
|
ET1105 | ET-MRZ01/24AC-DC/SC/SNR | Bobina 24VAC/DC – uscita in scambio |
6.2 x 87.3 x 75.6 mm
|
ET1120 | ET-MRZ01/24AC-DC/SC/SNR/M | Bobina 24VAC/DC – uscita in scambio – morsetti a molla |
6.2 x 101.6 x 74.4 mm
|
ET1123 | ET-MRZ01/115AC/SC/SNR/M | Bobina 115VAC – uscita in scambio – morsetti a molla |
6.2 x 101.6 x 74.4 mm
|
ET1124 | ET-MRZ01/230AC/SC/SNR/M | Bobina 230VAC – uscita in scambio – morsetti a molla |
6.2 x 101.6 x 74.4 mm
|
ET1126 | ET-MRZ01/24AC-DC/2SC/SNR | Bobina 24VAC/DC – uscita in doppio scambio |
14 x 89.7 x 77.1 mm
|
ET0013 | ET/PT20/6,2/SNR | Ponticello ad innesto 20 poli a passo 6.2mm | |
ET0029 | ET/PT8/14/SNR | Ponticello ad innesto 8 poli a passo 14mm | |
ET1164 | ET-MRZ01/24AC-DC/SNR/PI | Bobina 230VAC – uscita in scambio – morsetti Push-in |
6.2 x 76 x 71.3 mm
|
